Los fundamentos de la ingeniería eléctrica, comprensibles y sostenibles!
Teniendo esto en cuenta, le guiaremos a través de los 11 modelos.
Le recomendamos que construya y realice los modelos y las tareas en el orden indicado.
Esperamos que disfrutes construyendo los modelos y completando las tareas.
Tu equipo fischertechnik

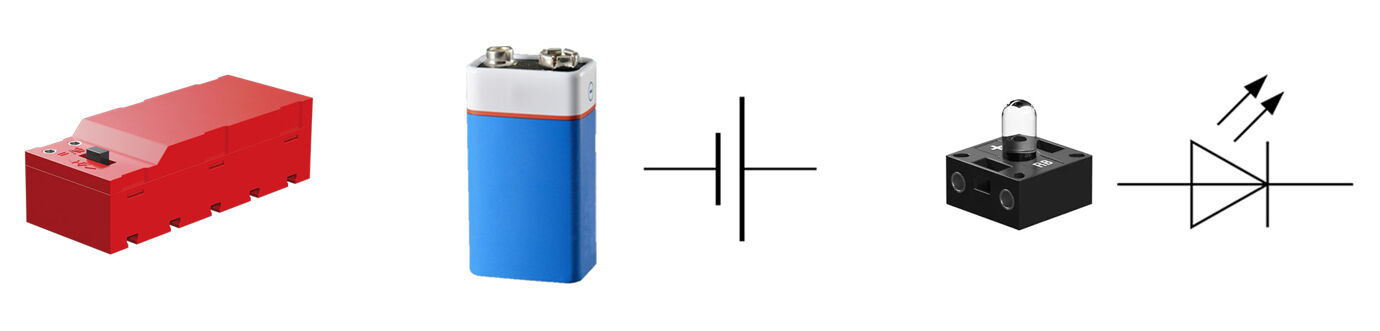

Batería
Una pila emite corriente eléctrica. Con ella se pueden alimentar muchos aparatos técnicos, aunque no se disponga de una toma de corriente. Coches, ordenadores, teléfonos móviles, cámaras y muchos otros aparatos necesitan una batería.
Las pilas están formadas por diferentes sustancias químicas y siempre tienen un polo positivo y otro negativo. Cuando estos polos se conectan a través de una lámpara, por ejemplo, intercambian electrones. Así empieza a circular la corriente. Una pila normal se agota en algún momento y hay que cambiarla.
Echa un vistazo en Internet. Encontrarás mucha información e interesantes vídeos explicativos.
LED
Un LED es como una bombilla pequeña, pero consume mucha menos energía y dura más. Piense en un LED como un pequeño sándwich relleno de materiales especiales que se iluminan cuando fluye electricidad a través de ellos.
Cuando conectas el LED a una batería, la corriente fluye del ánodo al cátodo a través del chip LED. Esto hace que los electrones (pequeñas partículas con carga negativa) se muevan y choquen con otras partículas del chip. Cuando chocan, se produce luz. Esta luz se percibe como el resplandor del LED.
La gráfica te ilustra la estructura de un LED.
Tarea 1 -Circuito simple

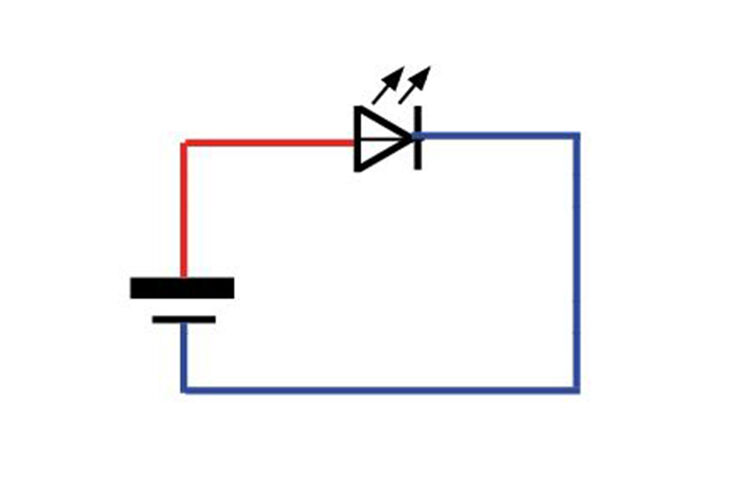

La primera tarea para el circuito es el "circuito simple".
Antes de conectar las dos conexiones (enchufes rojo y verde) al portapilas, mueve el interruptor del portapilas a la derecha de las conexiones de los enchufes. A continuación, conecta las dos clavijas (verde - trasera, roja - delantera).
El LED se enciende hasta que vuelva a desconectar una de las dos clavijas.

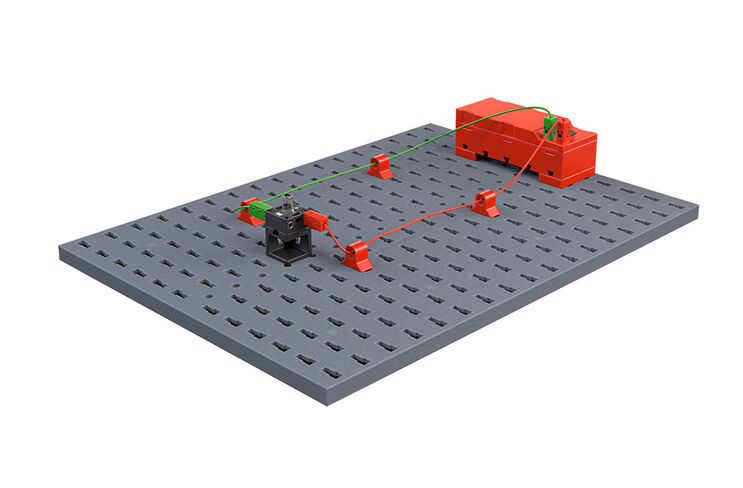

Tarea 2 - Circuito simple con conmutador inversor de polos
Para ello no es necesario modificar el modelo, pero fíjese bien en el interruptor del portapilas. Verás que también puede conmutarse en el otro sentido, es decir, hacia la izquierda. Pruébalo. El LED no se enciende.
Cambie las dos conexiones una vez y el LED se encenderá de nuevo. Hemos tomado una foto de la vista interior del interruptor. Aquí puedes ver la vista de la placa de circuito desde abajo en la que se ha instalado y soldado el interruptor. También puedes ver las dos conexiones que llevan a la batería. El interruptor tiene 6 puntos de soldadura que están conectados de tal manera que en una posición del interruptor el polo positivo está conectado a la toma de la derecha y el polo negativo a la toma de la izquierda. Si cambia el interruptor en la otra dirección, el polo positivo se conecta a la toma izquierda y el polo negativo a la toma derecha.
Utilizando un conmutador inversor de polos, por ejemplo, puedes girar un motor a la izquierda o a la derecha.
Tarea 1 - Encendido del LED

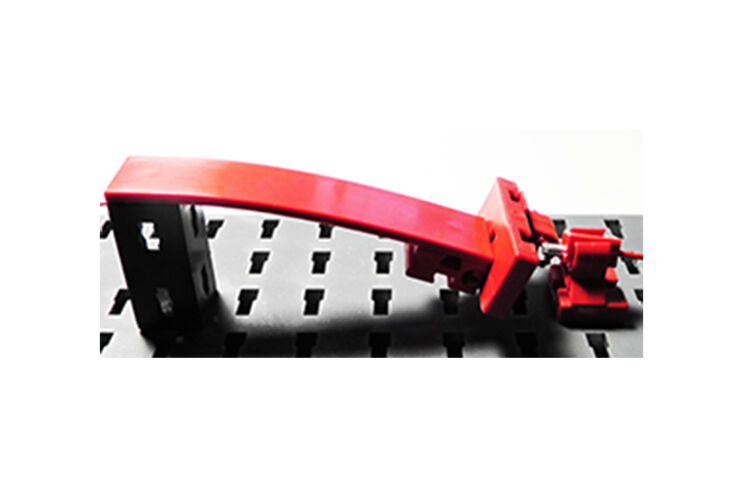

En realidad es bastante sencillo. Cuando presionas la lengüeta móvil (placa de construcción roja de 15x75) hacia abajo, las dos partes metálicas de las clavijas se juntan y así se cierra el circuito. Al soltarla, el LED vuelve a apagarse.
Tarea 2 - Apagar el LED
Para ello, pulse primero la lengüeta situada debajo del 2º conector, tal como se muestra en la imagen. El LED se enciende de forma continua. Si interrumpe el circuito (presione la lengüeta hacia abajo o devuelva la lengüeta a su posición original como en la tarea 3), el LED vuelve a apagarse.

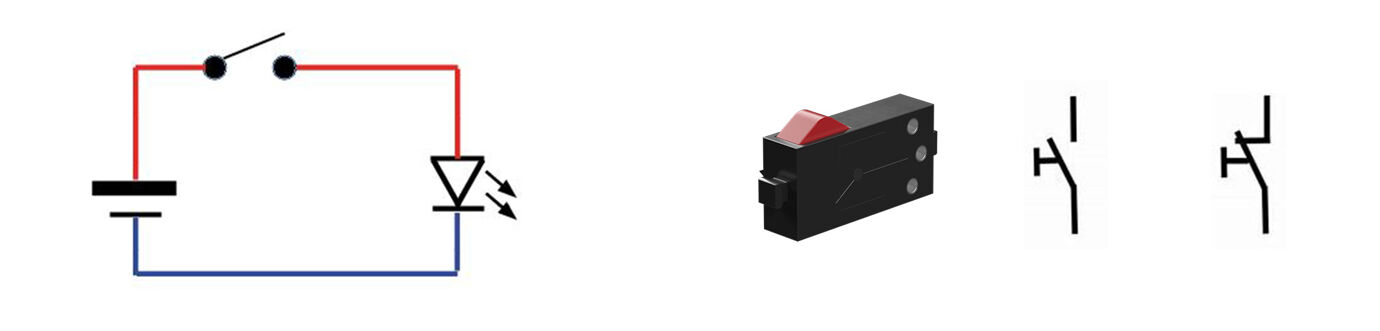

Monta este modelo siguiendo las instrucciones de montaje y cablea los distintos componentes siguiendo el esquema de circuitos.

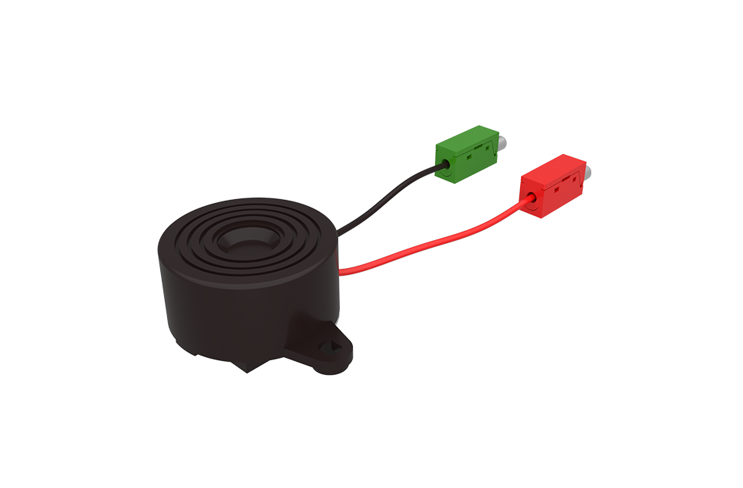

Además de la alarma visual (LED), esta vez también se instala una alarma acústica, un zumbador.
¿Qué ocurre en este modelo?
El peso del teléfono móvil empuja la placa del botón hacia abajo. Esto abre el contacto.
Si alguien saca el móvil del soporte sin autorización, se cierra el contacto, suena el tono de aviso y se enciende el LED.
Consejo: Para que la alarma no se active al retirar el móvil del soporte, desconecte la alimentación mediante el interruptor del portapilas.
Tarea 1 - Comprobador de continuidad con LED
En realidad es bastante sencillo. Junte los dos extremos metálicos de la clavija. El circuito queda así cerrado y el LED se enciende.
Experimento: Comprueba la conductividad eléctrica con distintos materiales, por ejemplo, plástico, vidrio o cobre.
Tarea 2 - Comprobador de continuidad con zumbador

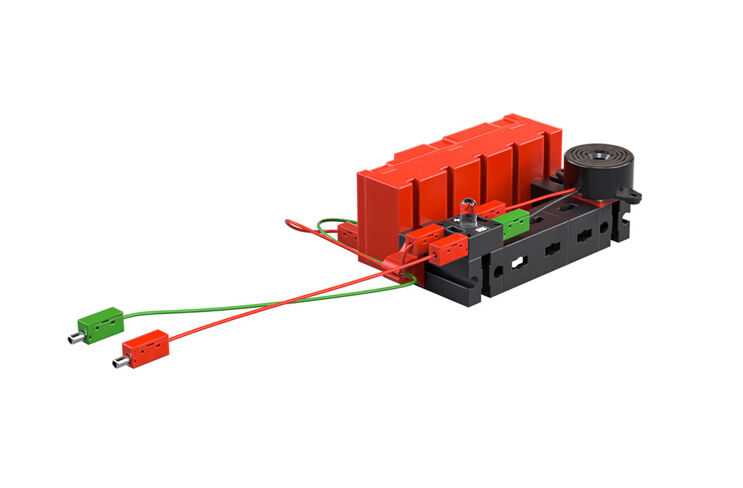

Tarea 3 - Comprobador de continuidad con LED y zumbador
Además del LED, instala un zumbador en el circuito utilizando el esquema de conexiones y prueba el comprobador de continuidad.
Aquí también puedes comprobar la conductividad eléctrica de distintos materiales.

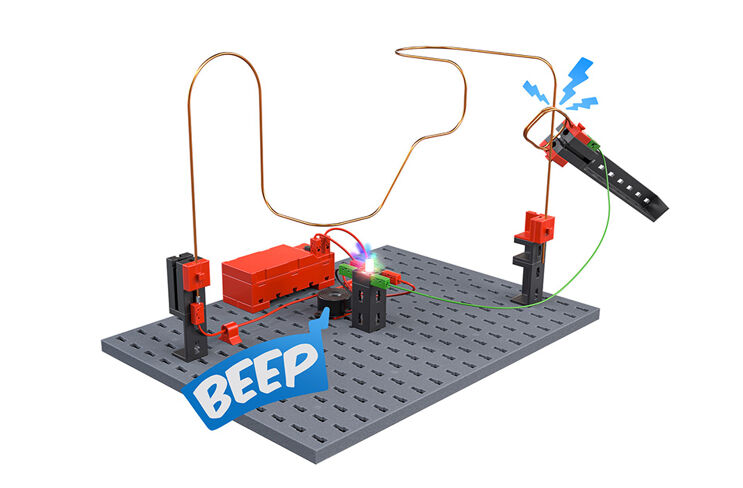

Y ahora ya tienes un nuevo modelo.

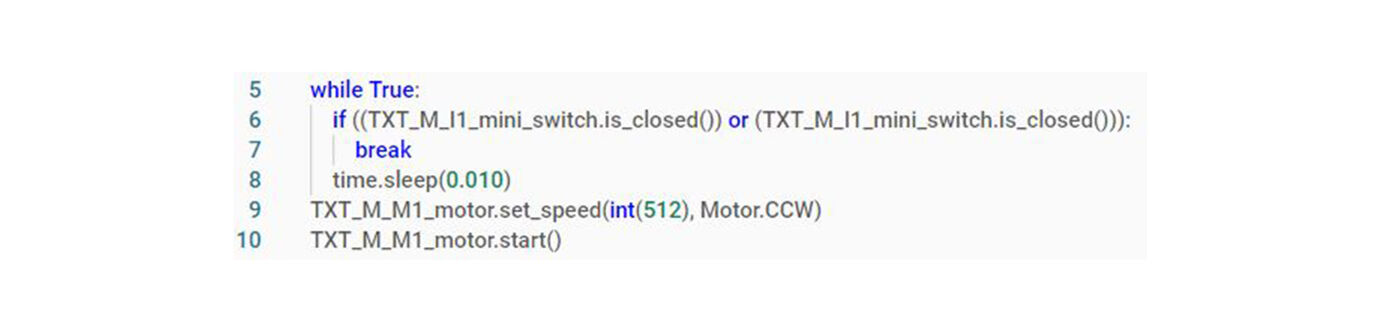

Antes de que el motor se ponga en marcha, el programa espera a que se cumplan dos condiciones. El miniinterruptor de I1 debe estar cerrado "Y" el miniinterruptor de I2 también debe estar cerrado. Entonces arranca el motor.

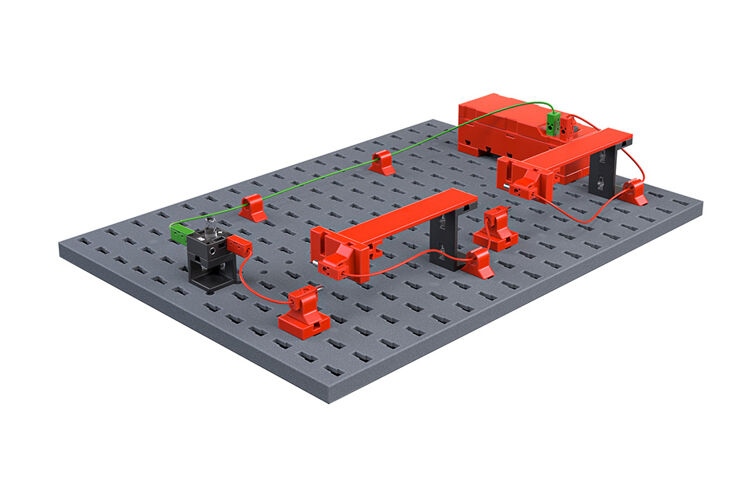

En el siguiente modelo, se aplica el circuito AND en la práctica.
Construye el modelo siguiendo las instrucciones de montaje y cablea los distintos componentes siguiendo el esquema del circuito.

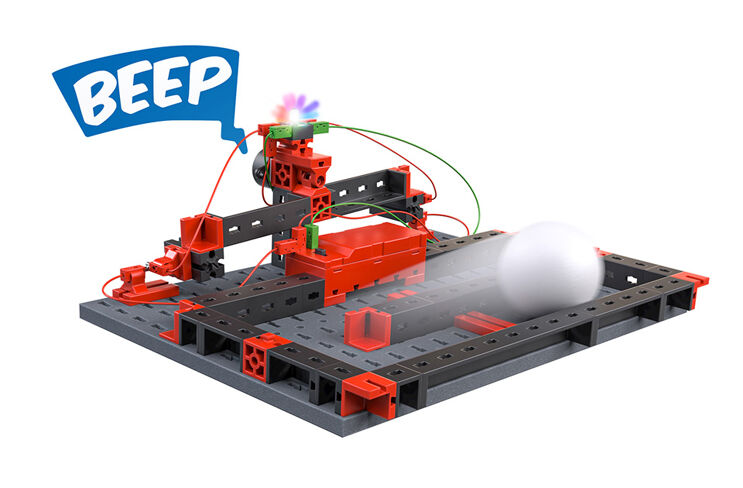

El juego es muy sencillo. Tienes que lanzar la pelota a una de las dianas verdes. Si aciertas, se vuelca hacia atrás.
A continuación, debe intentar volcar sobre la segunda superficie objetivo. Cuando todos los contactos están cerrados, el LED se enciende.

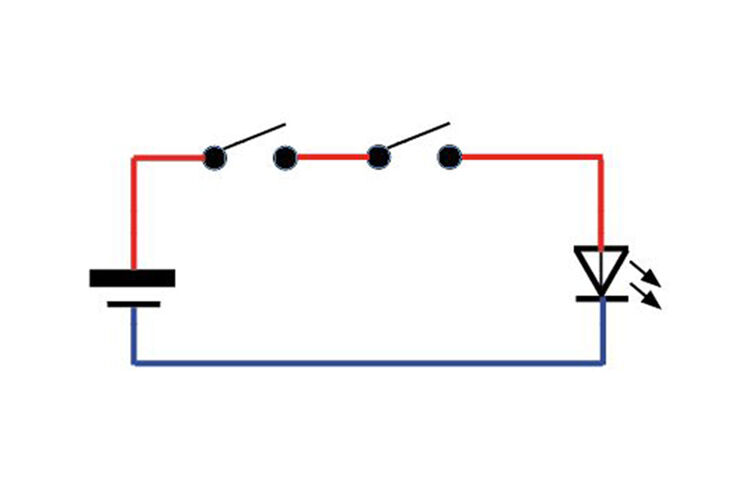

En cuanto al circuito, has utilizado dos simples interruptores on/off junto con la lógica AND. Inventa tus propias reglas para este juego.

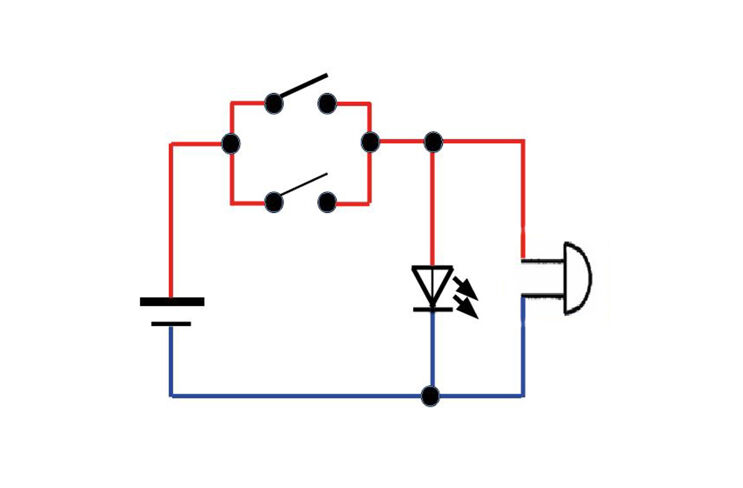

En electrónica digital, también se denomina circuito OR.

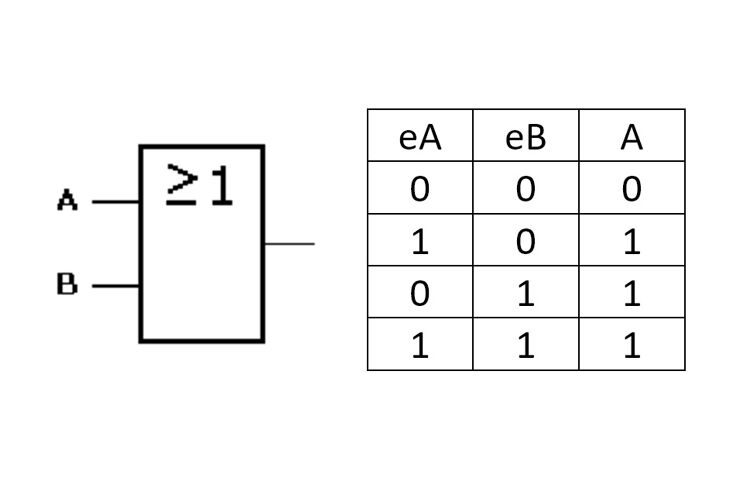

Para esto se utiliza un símbolo específico, así como una tabla de verdad.
La tabla te muestra que si eA "o" eB es un 1, es decir, si se presiona un botón, también habrá un 1 en la salida. La lógica OR la aplicarás a menudo cuando quieras empezar a programar modelos de fischertechnik.
¿Qué sucede en el circuito cuando primero conectas un LED? Supón que utilizas una batería nueva de 9V. Los electrones van desde el polo positivo de la batería al LED y luego al polo negativo. El LED brilla con toda su intensidad, ya que tiene 9V de la batería. Sin embargo, el LED consume energía de la batería. Después de un tiempo, la energía disminuye, el LED se vuelve más tenue hasta que se apaga por completo - la tensión baja a 0V. Por lo tanto, la capacidad de la batería se agota y debes reemplazarla.
