Art.-No. 571911

Transporte y plegado (semi)automáticoplegado de piezas

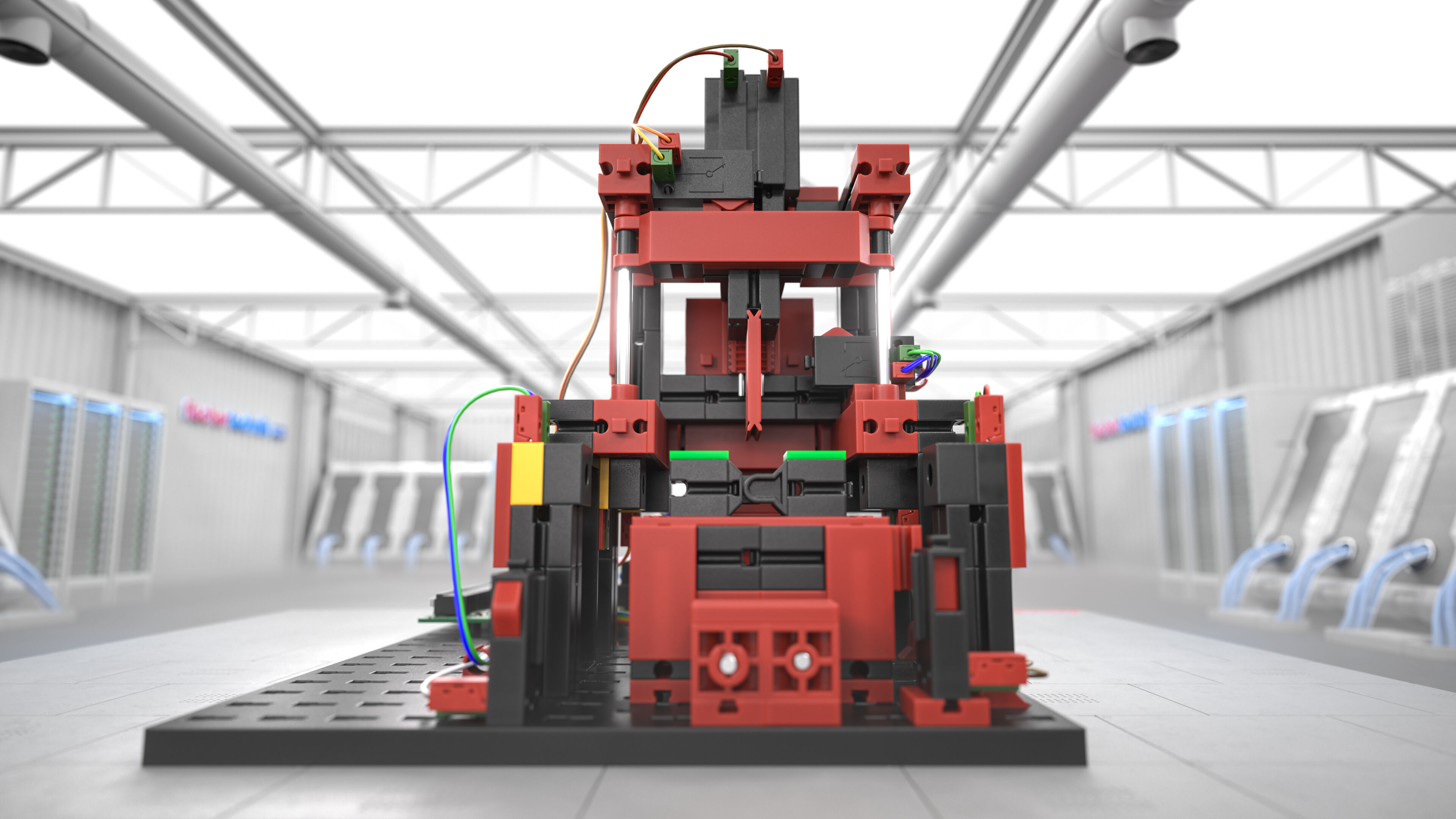

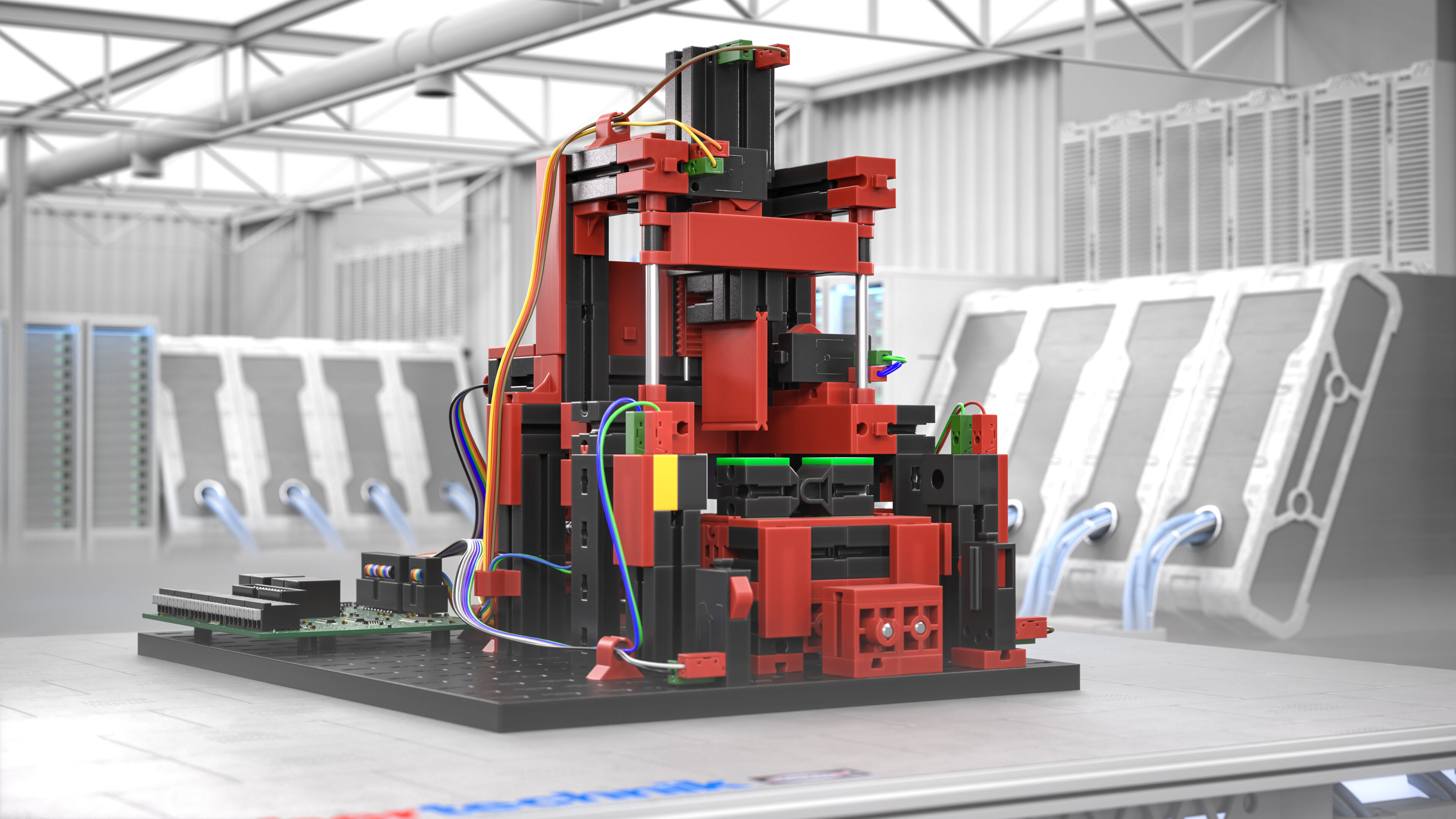

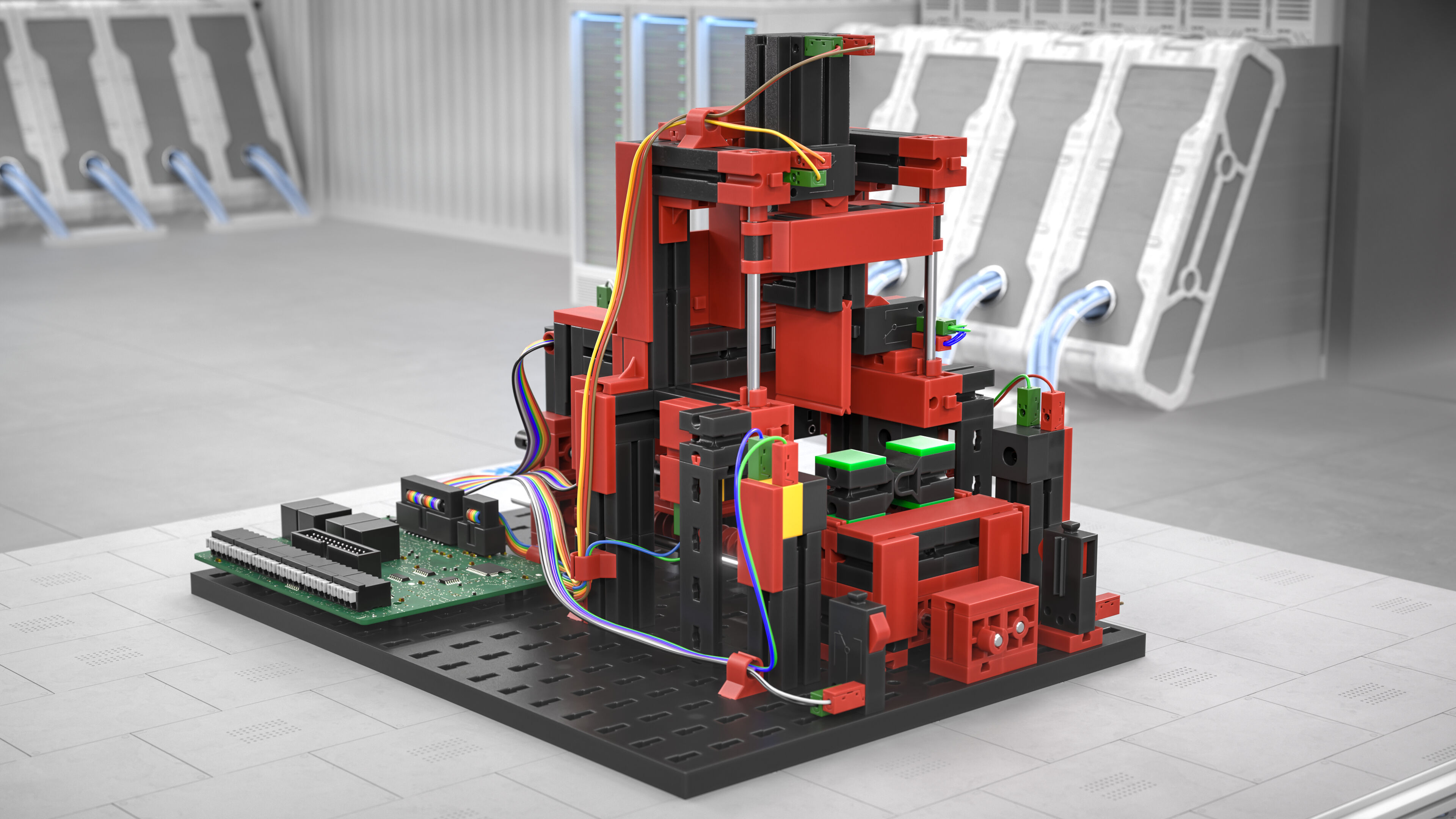

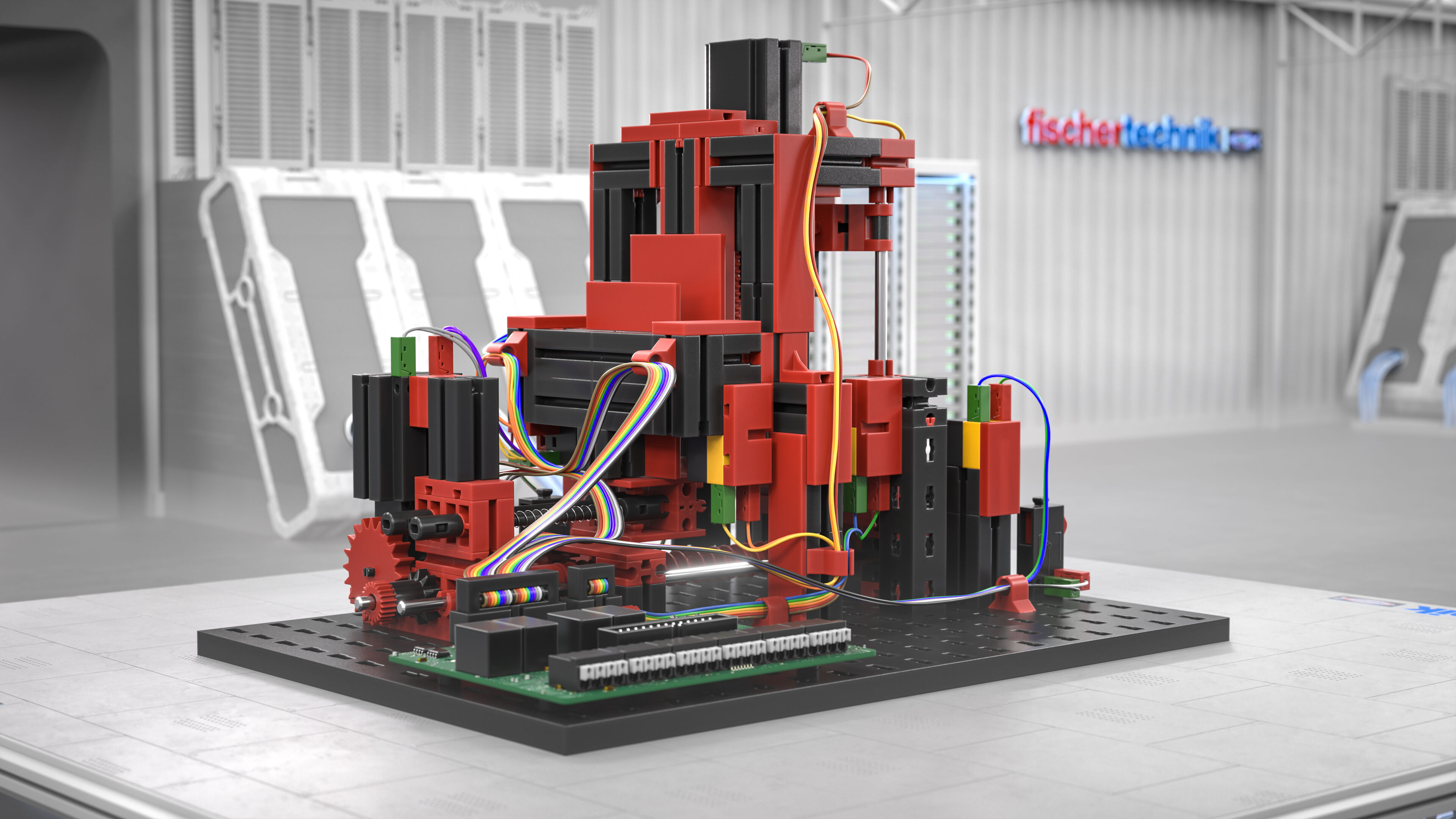

Bending Machine 24V

Principales características
  • Plegadora con cargador y carro de transporte
  • Modelo ideal de formación, simulación y demostración para la formación profesional y la enseñanza superior
  • Modelo de formación de 24 V totalmente ensamblado, montado sobre una robusta placa de madera
  • Incluye curso completo de PLC
  • ATENCIÓN: Para el funcionamiento es imprescindible un sistema de control PLC de 24 V

Descripción de producto

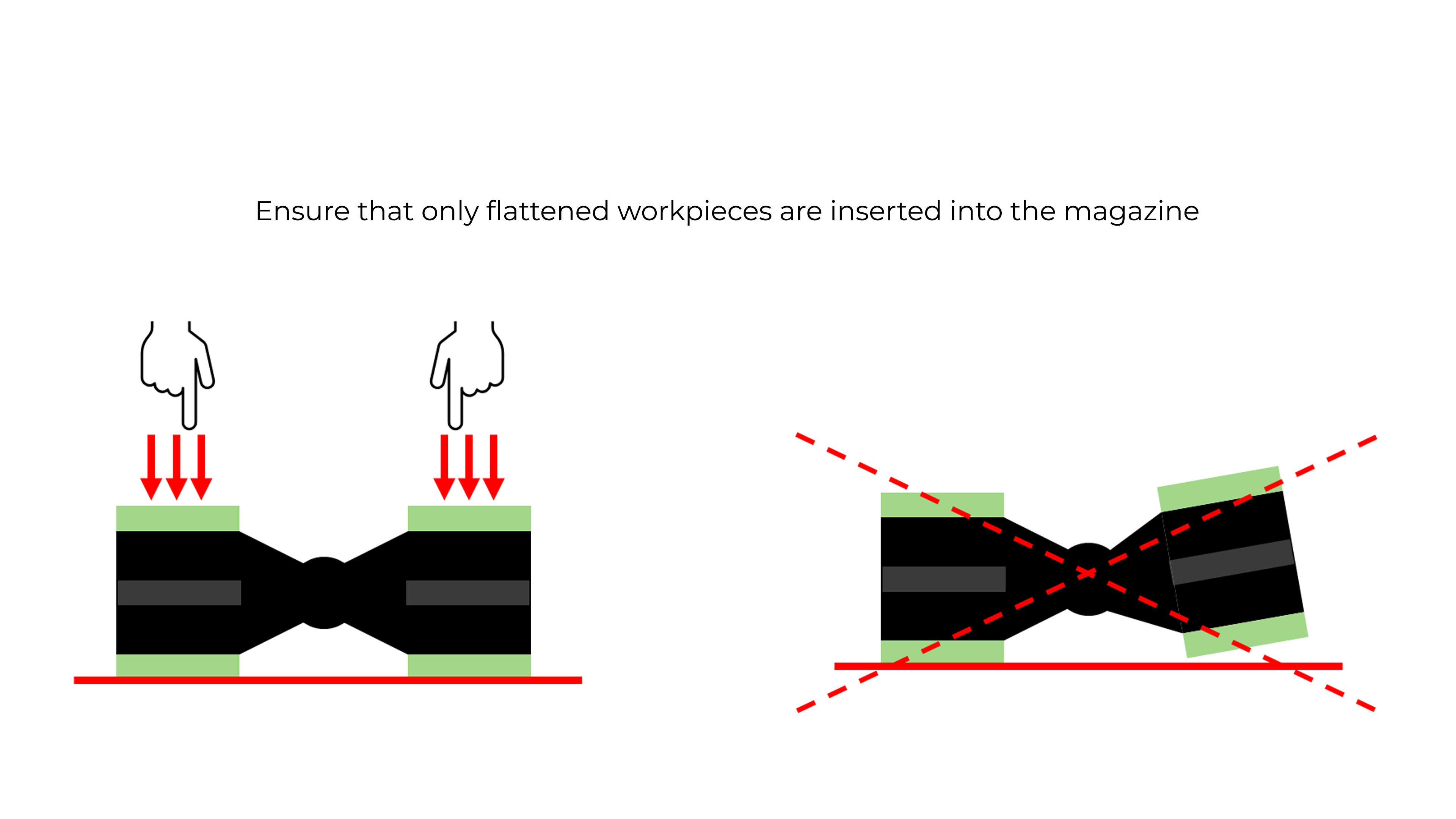

La Bending Machine 24V de fischertechnik simula el transporte y doblado de piezas de trabajo. El modelo puede utilizarse en modo semiautomático o automático. En el modo semiautomático, las piezas sin plegar se introducen manualmente en el carro de transporte. En modo automático, el carro de transporte se posiciona automáticamente debajo de un almacén que proporciona las piezas de trabajo. A continuación, el carro cargado transporta la pieza hasta la plegadora, donde se pliega. A continuación, el carro de transporte lleva la pieza doblada al punto de retirada.

La Bending Machine 24V incluye un curso completo de PLC que utiliza el modelo físico para crear una experiencia de aprendizaje duradera para la programación de PLC. Al final del curso, el alumno será capaz de cablear la máquina dobladora de 24 V de forma independiente y programarla en diagrama de bloques de funciones o texto estructurado. En un entorno seguro, pero real para la industria, adquirirán conocimientos que podrán utilizar para la programación y puesta en marcha de máquinas reales. El concepto didáctico abarca todos los pasos esenciales, desde el cableado mediante un diagrama de circuitos y la creación de un diagrama de flujo hasta la programación (FBD o SCL) y la puesta en servicio del modelo. Gracias al enfoque orientado a la acción de este modelo de formación, los participantes no sólo desarrollan un profundo conocimiento de la programación de PLC, sino también la capacidad de dominar complejas tareas de control de forma independiente. El modelo fomenta el aprendizaje práctico, la creatividad y la capacidad de resolución de problemas, preparando de forma óptima a los participantes para las exigencias de la práctica industrial.

Unidad de control
  • Modelo de 24 V preparado para control con PLC
  • Requisitos del PLC: 8 entradas digitales y 4 salidas digitales 24V
  • Curso de programación de PLC diseñado para texto estructurado y diagrama de bloques de funciones

Contenido

Contenido
  • 2x mini motor
  • 5x pulsador
  • 3x fototransistor
  • 3x barreras de luz LED

Datos técnicos

GTIN (EAN-Code) 4048962516722
